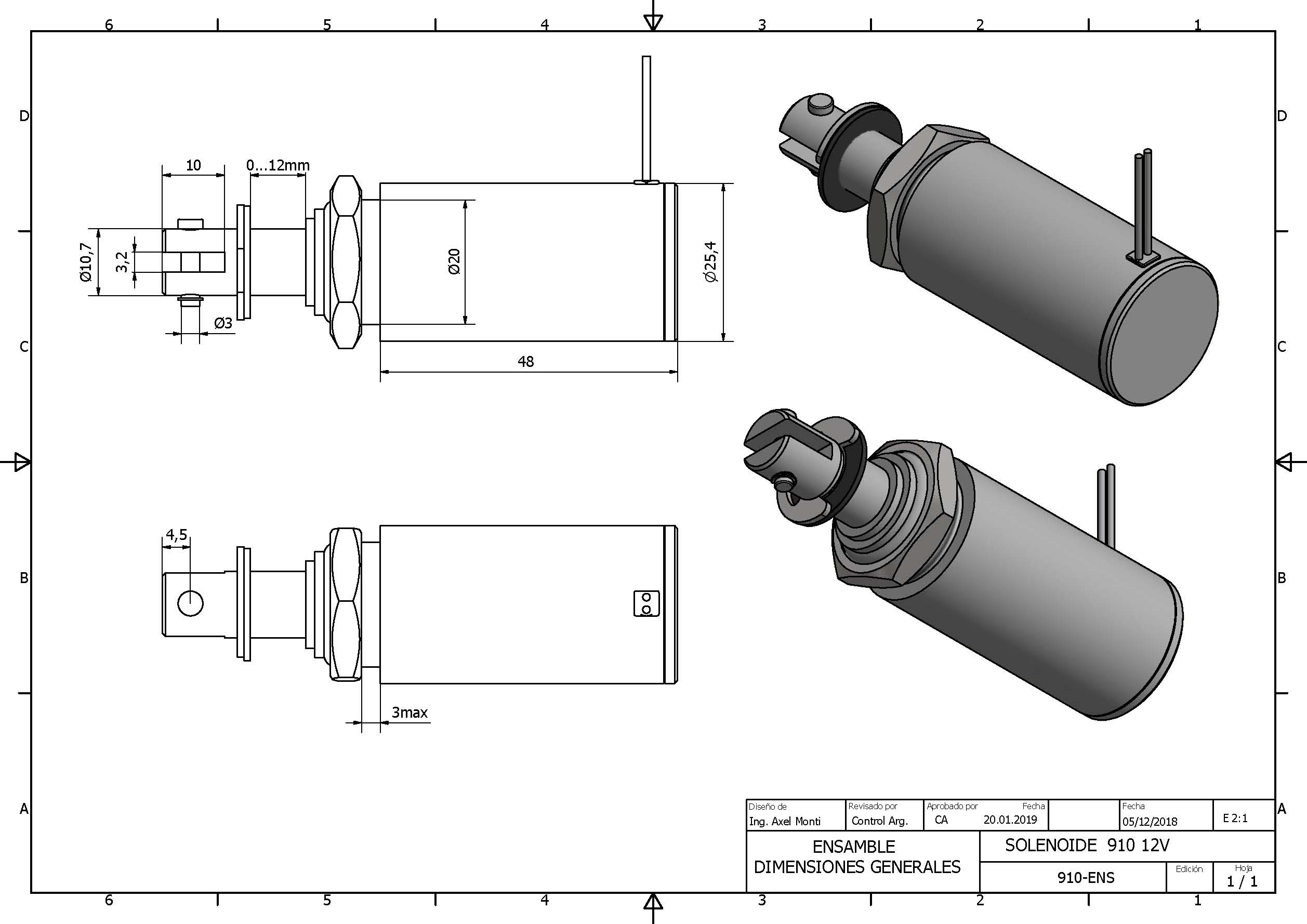

Solenoide Tubular Pasante 901

Detalle técnico

Corriente continua: Voltajes estándar 6, 12 y 24 V; otros voltajes bajo pedido.
Corriente nominal (uso continuo a 12 VDC): 593 mA.
Potencia en uso continuo: 7.2 W.
Peso total: 145 gramos.
Posibilidad de trabajar al doble de tensión en uso intermitente.
Construcción tubular hermética que protege eficientemente la bobina y asegura aislamiento duradero.
Absolutamente silencioso.
Temperatura de la bobina: diseñada para sobreelevación de aprox. 65 °C sobre la temperatura ambiente cuando se opera al voltaje y ciclos recomendados.

Factor de seguridad
Se recomienda utilizar un factor de seguridad de 1.25 a 1.5 considerando temperatura, resorte del núcleo, rango de temperatura ambiente y fluctuaciones de voltaje, para mantener relación fuerza de tiro/carrera confiable.

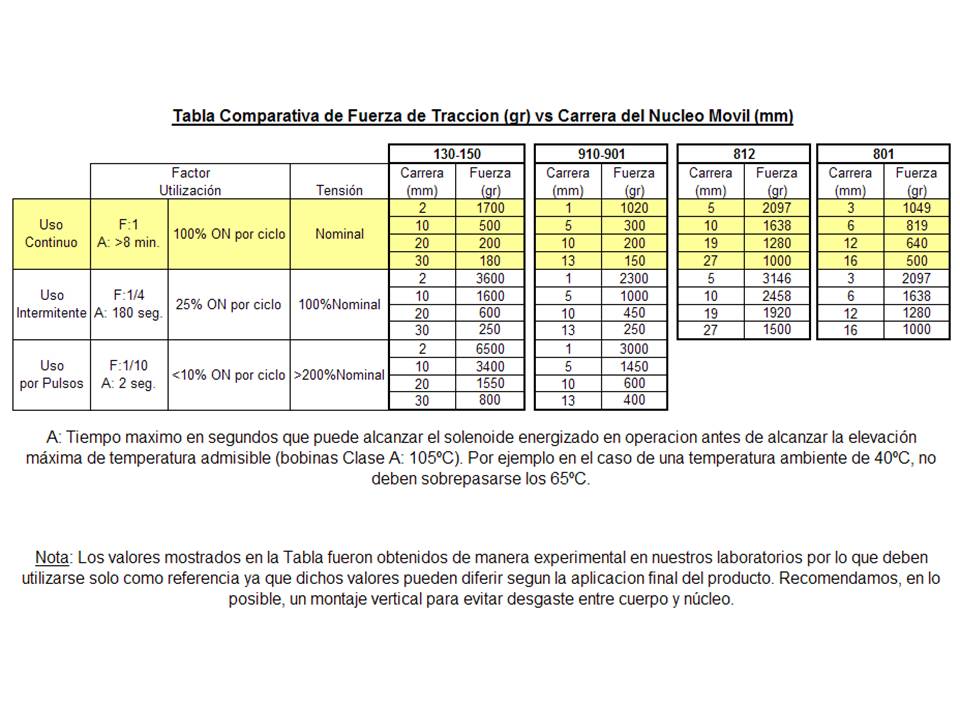

Tipos de servicio / usos

• Uso continuo: 40 °C temperatura ambiente y voltaje nominal.

• Uso intermitente: 20% tiempo energizado / 80% tiempo reposo; tiempo energizado máximo 3 min a 40 °C; voltaje aceptable hasta 100% nominal.

• Uso por pulsos: Voltaje aceptable hasta 200% del nominal; siempre que intervalo ON/OFF no exceda temperatura máxima de 105 °C.

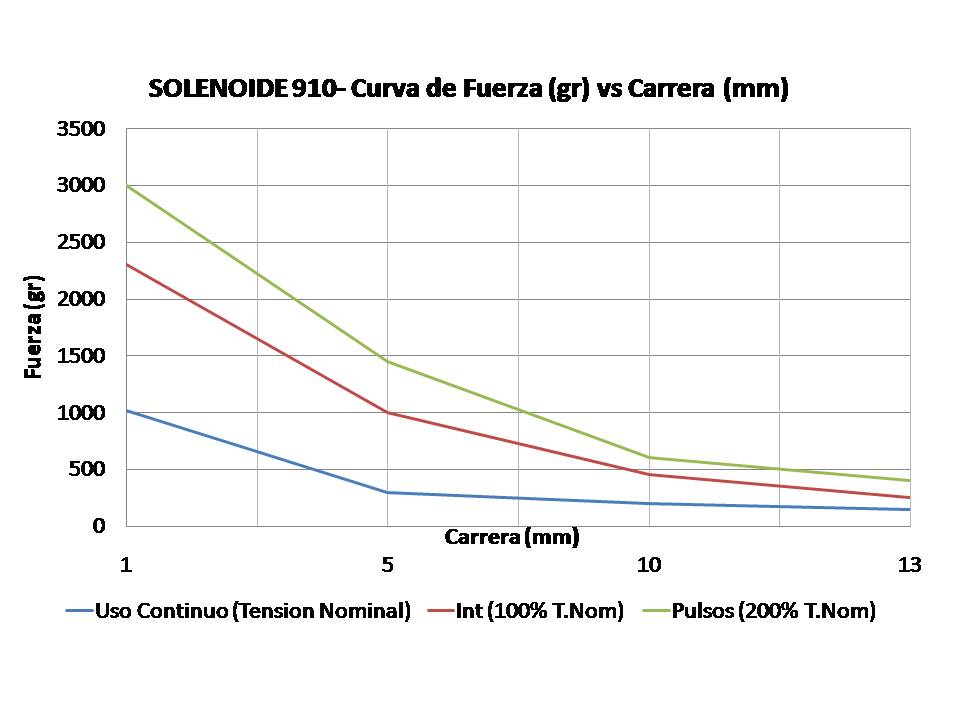

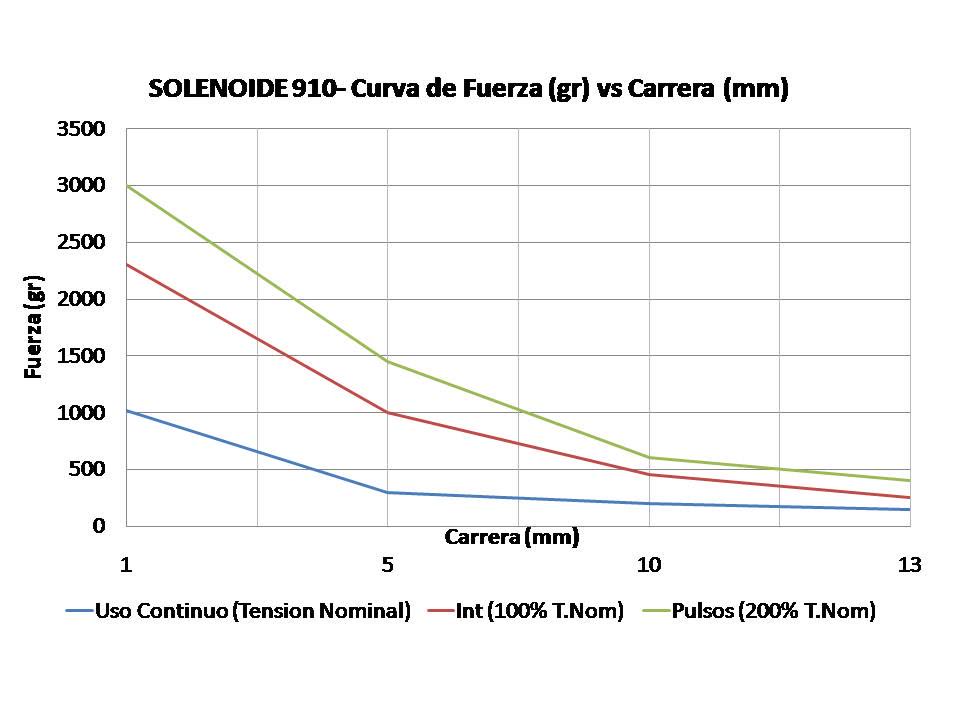

Fuerza de tiro
A menor distancia del núcleo móvil respecto al cuerpo, mayor atracción electromagnética. Puede incrementarse energizando a mayor voltaje, respetando la elevación de temperatura. Ejemplo: solenoide de 12 VCC energizado a 24 VCC aumenta la fuerza de tiro más de 40%, pero solo en uso intermitente.

Trazabilidad
Control Argentina asegura seguimiento completo del proceso de fabricación en todas sus etapas, garantizando calidad del producto.

Fabricación y garantía

• Fabricación: 100% Industria Argentina

• Garantía: 30 dias desde la fecha de fabricación

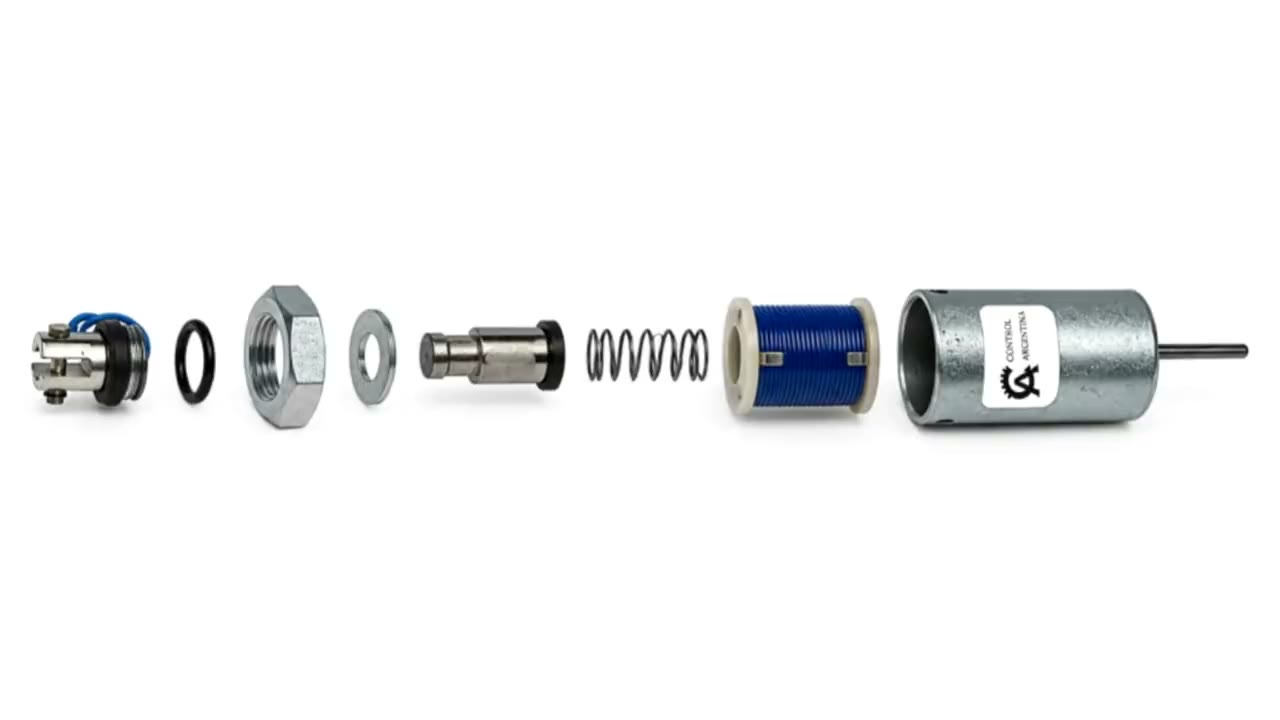

Materiales constructivos

• Bobina: cinta aisladora de poliéster

• Cuerpo: tubular de 1" en acero con costura std estructural

• Núcleo móvil pasante: hierro trafilado galvanizado; varilla pasante acero no magnético 304

• Terminales: cables de cobre con aislación PVC, 150 mm, posición ajustable bajo pedido

• Tuercas de fijación: rosca 3/4, espesor 3.18 mm, cincadas y pasivadas; espesor máximo placa de fijación 3.5 mm

• Material de aislación: Clase F (155 °C), normas IRAM 2335-2 / IEC 60317-20

• Peso del núcleo móvil: 40 g

Aplicaciones
Controles de acceso, molinetes, máquinas expendedoras, cajeros automáticos, equipamiento médico y gastronómico, cierre de puertas y trabas de seguridad.
